NORMA A Y B STANDAR

El TIA / EIA 568-Una norma que fue ratificada en 1995, fue sustituido por el / la norma EIA TIA 568-B en 2002 y ha sido actualizado desde entonces. Both standards define the T-568A and T-568B pin-outs for using Unshielded Twisted Pair cable and RJ-45 connectors for Ethernet connectivity. Ambos estándares definen el T-568A y T-568B pin-outs para el uso de cable de par trenzado no apantallado y conectores RJ-45 para la conectividad Ethernet. The standards and pin-out specification appear to be related and interchangeable, but are not the same and should not be used interchangeably. Las normas y especificaciones pin-out parecen estar relacionados e intercambiables, pero no son lo mismo y no deben usarse indistintamente.
Tanto el T-568A y el estándar T-568B Directo A través de los cables se utilizan con mayor frecuencia como cables de red para las conexiones Ethernet. If you require a cable to connect two Ethernet devices directly together without a hub or when you connect two hubs together, you will need to use a Crossover cable instead. Si necesita un cable para conectar dos dispositivos Ethernet directamente entre sí sin un concentrador o al conectar dos ejes juntos, usted tendrá que usar un cable cruzado en su lugar.

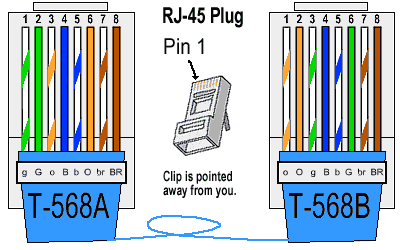

Una buena manera de recordar cómo conectar un cable cruzado Ethernet para conectar un extremo con la norma T-568A y el otro extremo utilizando el estándar T-568B. Another way of remembering the color coding is to simply switch the Green set of wires in place with the Orange set of wires. Otra forma de recordar el código de colores es cambiar simplemente el Verde conjunto de cables en su lugar con el Orange conjunto de cables. Specifically, switch the solid Green (G) with the solid Orange, and switch the green/white with the orange/white. En concreto, cambiar el sólido verde (G) con el sólido Orange, y cambiar el color verde / blanco con la naranja / blanco.

. Start on one end and strip the cable jacket off (about 1") using a stripper or a knife. Be extra careful not to nick the wires, otherwise you will need to start over. Inicio en un extremo y la tira fuera de la funda del cable (aproximadamente 1 ") con un extractor o un cuchillo. Tenga mucho cuidado con los cables de nick, de lo contrario tendrá que empezar de nuevo.
3. Spread, untwist the pairs, and arrange the wires in the order of the desired cable end. Spread, destuerza los pares, y organice los cables en el orden del extremo del cable deseada. Flatten the end between your thumb and forefinger. Acoplar el extremo entre el pulgar y el índice. Trim the ends of the wires so they are even with one another, leaving only 1/2" in wire length. If it is longer than 1/2" it will be out-of-spec and susceptible to crosstalk. Recorte los extremos de los cables de manera que estén una con otra, dejando sólo 1 / 2 "de longitud del cable. Si ésta es superior a 1 / 2" será fuera de las especificaciones y susceptibles a la interferencia. Flatten and insure there are no spaces between wires. Acoplar y asegurar que no haya espacios entre los alambres.
4. Hold the RJ-45 plug with the clip facing down or away from you. Sostenga el conector RJ-45 con el clip hacia abajo o lejos de ti. Push the wires firmly into the plug. Empuje los cables firmemente en el enchufe. Inspect each wire is flat even at the front of the plug. Inspeccione cada cable es plano, incluso en la parte delantera del enchufe. Check the order of the wires. Compruebe el orden de los cables. Double check again. Compruebe de nuevo. Check that the jacket is fitted right against the stop of the plug. Compruebe que la chaqueta se ajusta derecho frente a la parada del enchufe. Carefully hold the wire and firmly crimp the RJ-45 with the crimper. Sostenga con cuidado el hilo de engarce y firmemente el conector RJ-45 con la crimpadora.


Al observar un T-568A cable UTP Ethernet recto, y un cable cruzado de Ethernet con un final T-568B, vemos que el TX (transmisor) se encuentran conectadas a la correspondiente RX (receptor) pines, positivo con positivo y negativo a menos. You can also see that both the blue and brown wire pairs on pins 4, 5, 7, and 8 are not used in either standard. También puede ver que tanto los pares de cables azul y marrón en los pines 4, 5, 7 y 8 no se utilizan en cualquiera de los estándares. What you may not realize is that, these same pins 4, 5, 7, and 8 are not used or required in 100BASE-TX as well. Lo que no saben es que, estos mismos pins 4, 5, 7 y 8 no se utilizan o requerida en 100BASE-TX, así. So why bother using these wires, well for one thing its simply easier to make a connection with all the wires grouped together. Así que ¿por qué molestarse con estos cables, bien por una cosa su simplemente más fácil hacer una conexión con todos los cables agrupados. Otherwise you'll be spending time trying to fit those tiny little wires into each of the corresponding holes in the RJ-45 connector. De lo contrario se le pasar el tiempo tratando de encajar los pequeños cables diminutos en cada uno de los agujeros correspondientes en el conector RJ-45.

CANAL COMUN Y CANAL ASOCIADO

Señalización por canal común:
En el caso de la señalización común la “función señalización” ya no comprenderá
solamente el establecimiento de comunicaciones, sino que también posibilitará el
intercambio de información vinculada a la gestión de explotación y mantenimiento de
la red. Cabe aclarar que el terminal de CCS sólo asegura la transferencia del mensaje
sin errores pero no analiza el contenido de la señalización, del tratamiento de
mensajes se encargará el procesador de la central telefónica. Esta separación de
funciones de transferencia y tratamiento de mensajes permite una evolución
independiente y por consiguiente el acceso de muchos utilizadores al mismo
terminal.
Como contrapartida puede destacarse que como el canal es común a un gran
número de circuitos, obliga a la utilización de protocolos que garanticen la
continuidad del servicio en caso de fallas de la interconexión física, así como también
efectuar el control de los circuitos de conversación ya establecidos.
1.Ventajas de la Señalización Común
Ventajas para el usuario
1. Reducción del tiempo de establecimiento de las comunicaciones:
Este tiempo medido desde que el abonado finaliza de discar hasta que recibe el
retorno de llamada, puede reducirse considerablemente:
MFC = 3,5 seg.
CCS = 0,8 seg.
En el modo asociado de señalización , los mensajes referentes a una llamada siguen la misma trayectoria de voz entre dos puntos de señalización adyacentes
Puntos de Señalización Adyacentes: Aquellos conectados directamente por un conjunto de enlaces de señalización
Puntos de Señalización no Adyacentes : Los no conectados directamente por un conjunto de enlaces de señalización.
Red de Señalización: Conjunto de enlaces de señalización y puntos de señalización.
Funciones de Usuario: Las funciones utilizadas por la red de señalización para la transmisión de los mensajes.


SEÑALIZACION:

En el contexto telefónico, señalización significa el proceso de generación y manejo de información e instrucciones necesarias para el establecimiento de conexiones en los sistemas telefónicos. Es decir, el sistema debe producir, transmitir, recibir, reconocer e interpretar señales en un proceso cuyo resultado será una conexión específica a través del sistema de conmutación

INFORME DE LAS PRACTICAS HECHAS EN CLASE

FULL DUPLEX:



HALF DUPLEX:



MONTAJE DE LOS TELEFONOS CON EL DADO DIGITAL Y LA CENTRAL Y MEDICIONES:






Introducción:


Se realizara una instalación de dos teléfonos a la central los cuales tendrá una extensión para poder comunicarse, a estos se le tomaran mediciones de voltaje e intensidad.


PRACTICA N·1:CONEXION DE TELEFONOS A UNA CENTRAL TELEFONICA Y MEDICION DE VOLTAJES Y CORRIENTES.

Nosotros montamos o mas bien conectamos dos telefonos a una central telefonica lo cual tenia que hacer lo siguiente:
Nosotros lo montamos primero en la central pero desafortunadamente no sirvio y no lo pudimos hacer alli entonces lo hicimos en la otra central un poco mas antigua que esta pero de igual funcionamiento, marcando la extencion o el numero que no lo daba la central telefonica tenia que timbrar el telefono numero dos al cual se le marcaba esta extencion la (18) y el otro telefono estaba en la (15)

despues de que conectamos los dos telefonos se midieron el voltaje y la corriente poniendo unos cables en el dado digital en el numero 4 y numero 5 para poder medir.

VOLTAJE:
DC=24VDC, CUANDO ESTABA COLGADO.

7,4VDC, CUANDO ESTABA DESCOLGADO.
Intensidad:
La medición es en serie por lo tanto se tiene que abrir el circuito.


CORRIENTE:
62mA

VOLTAJE EN AC:
111v CUANDO TIMBRA EL TELEFONO.
54v, CUANDO EL TELEFONO NO TIMBRA, ES DECIR EN EL ESPACIO QUE HAY ENTRE EL TONO DEL TIMBRE.

despues de la practica del telefono montamos o hicimos la otra practica que se trataba de unas capsulas para la comunicacion half duplex, full duplex.

la half duplex se trataba de que hubiera una comunicacion bidireccional pero no se podia transmitir la informacion simultaneamente.

la practica quedo como se ve en la imagen..

FULL DUPLEX:

Esta practica se trataba de que hubiera una comunicacion simultanea es decir que si se podia oir y hablar al mismo tiempo.

la practica finalizo como esta en la imagen..

CONCLUSION:

•Hacer mediciones de voltajes tanto en AC como en DC
•Identificar el tipo de corriente genera los teléfonos colgados como descolgados
•Diferenciar entre una comunicación hall duplex y una full duplex
•Realizar verificaciones desde los abonados y las extensiones de la central para verificar tonos.
.recordar algunos pasos basicos para poder aprender a montar muy bien estas practicas que pues a la vez son muy sencillas.

FTP:

CABLE FTP:

Hasta ahora el cable FTP ha sido instalado en 33 países de Europa y América Latina. En México ya existen sistemas de cableado estructurado con cables blindados, en grandes empresas como: IBM de México, Bancomer, Jafra cosmetics, Cervecería modelo, etc. La norma internacional ISO recomienda a FTP para la transmisión de datos y al UTP para la telefonía.

CONECTOR RJ45 PARA CBLE FTP:

Este conector es el que ha brindado un gran empuje a estas redes, pues es muy sencillo conectarlo a las tarjetas y a los hubs (que comentaremos un poco más adelante), además es seguro gracias a un mecanismo de enganche que posee, mismo que lo firmemente ajustado a otros dispositivos, no como en el cable coaxial donde permanentemente se presentan fallas en la conexión. La figura muestra el conector RJ-45, con 8 contactos para los 8 hilos del cable UTP, tanto de perfil como una vista superior e inferior. Un aspecto general a toda instalación de este tipo de cableado es que todos los elementos deben corresponder a la categoría 5, ya que esto asegura de que todos los elementos del cableado pueden soportar las mismas velocidades de transmisión, resistencia eléctrica, etc. El conector en este caso no es la excepción. Este tipo de conector es el recomendado para la instalación del cableado estructurado, aquí se muestra como conectar el cable en el conector.

CARACTERISTICAS Y USO DEL CABLE TIPO FTP:

Aunque por supuesto hay quienes piden FTP en toda la instalación porque consideran que ello les da versatilidad, ya que las salidas se pueden utilizar indistintamente para voz y datos. La diferencia en precios en la instalación de sistema de cableado estructurado de un mismo proyecto con UTP o con FTP oscila entre un 10 y un 20%, de acuerdo con la información proporcionada por IBM de México. El cable FTP es un cable que contiene múltiples pares de cobre en una envoltura de aluminio. Su uso en los sistemas de cableado en edificios u otros ambientes donde el ruido adyacente a los cables puede causar interferencia. La desventaja del cable FTP es que este requiere cuidar el sistema de tierra que el UTP, típicamente el cable FTP puede ser usado en la industria y colocando UTP en una oficina. Hacer esto permitirá la migración a aplicaciones de redes más rápidas sin necesidad de incurrir en costosas actualizaciones del sistema de cableado.

STP

CABLE STP:

En este caso, cada par va recubierto por una malla conductora que actúa de apantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 OHMIOS.

El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP. Sin embargo es más costoso y requiere más instalación. La pantalla del STP para que sea más eficaz requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal), con el STP se suele utilizar conectores RJ49.

Cable par trenzado:

Es utilizado generalmente en las instalaciones de procesos de datos por su capacidad y sus buenas características contra las radiaciones electromanéticas, pero el inconveniente es que es un cable robusto, caro y difícil de instalar.

TIPOS DE CABLE UTP,STP

TIPOS DE CABLES:

La transmisión de datos binarios en el cable se hace aplicando voltaje en un extremo y recibiéndolo en otro extremo. Algunos de estos cables se pueden usar como medio de transmisión: Cable Recto, Cable Coaxial, Cable UTP, Fibra óptica, Cable STP, sin embargo para la instalación de un sistema de cableado estructurado los más recomendados son: UTP, STP y FTP.

CATEGORIAS DEL CABLE UTP:

Una categoría de cableado es un conjunto de parámetros de transmisión que garantizan un ancho de banda determinado en un canal de comunicaciones de cable de par trenzado. Dentro del cableado estructurado las categorías más comunes son: UTP categoria 1: La primera categoría responde al cable UTP Categoría 1, especialmente diseñado para redes telefónicas, el clásico cable empleado en teléfonos y dentro de las compañías telefónicas. UTP categoría 2:El cable UTP Categoría 2 es también empleado para transmisión de voz y datos hasta 4Mbps. UTP categoría 3: La categoría 3 define los parámetros de transmisión hasta 16 MHz. Los cables de categoría 3 están hechos con conductores calibre 24 AWG y tienen una impedancia característica de 100 W. Entre las principales aplicaciones de los cables de categoría 3 encontramos: voz, Ethernet 10Base-T y Token Ring. Parámetro de transmisión Valor para el canal a 16 MHz. Atenuación 14.9 dB. NEXT 19.3 dB . ACR 4.0 dB. Estos valores fueron publicados en el documento TSB-67. UTP categoría 4: El cable UTP Categoría 4 tiene la capacidad de soportar comunicaciones en redes de computadoras a velocidades de 20Mbps. UTP categoría 5. Finalmente cabe presentar al cable UTP categoría 5, un verdadero estándar actual dentro de las redes LAN particularmente, con la capacidad de sostener comunicaciones a 100Mbps.

PAR TRENZADO SIN BLINDAR UTP:

Es el soporte físico más utilizado en las redes LAN, pues es barato y su instalación es barata y sencilla. Por él se pueden efectuar transmisiones digitales ( datos ) o analógicas ( voz ). Consiste en un mazo de conductores de cobre ( protegido cada conductor por un dieléctrico ), que están trenzados de dos en dos para evitar al máximo la Diafonía. Un cable de par trenzado puede tener pocos o muchos pares; en aplicaciones de datos lo normal es que tengan 4 pares.

CABLE RECTO:

El cable recto de cobre consiste en alambres de cobre forrados con una aislante. Se usa para conectar varios equipos periféricos en distancias cortas y a bajas velocidades de transmisión. Los cables seriales usados para conectar los modems o las impresoras seriales son de este tipo. Este tipo de alambre sufre de interferencia a largas distancias.

http://sinfotecnia.com/prestashop/img/p/10-21-large.jpg

ADSL

ADSL:
ADSL es un tipo de línea DSL. Consiste en una transmisión de datos digitales apoyada en el par simétrico de cobre que lleva la línea telefónica convencional o línea de abonado, siempre y cuando la longitud de línea no supere los 5,5 km medidos desde la Central Telefónica, o no haya otros servicios por el mismo cable que puedan interferir. Es una tecnología de acceso a Internet de banda ancha, lo que implica una velocidad superior a una conexión tradicional por módem en la transferencia de datos. Esto se consigue mediante una modulación de las señales En una línea ADSL se establecen tres canales de comunicación, que son el de envío de datos, el de recepción de datos y el de servicio telefónico normal.de datos en una banda de frecuencias más alta que la utilizada en las conversaciones telefónicas convencionales (300-3800 Hz), función que realiza el Roture ADSL. Para evitar distorsiones en las señales transmitidas, es necesaria la instalación de un filtro (llamado splitter o discriminador) que se encarga de separar la señal telefónica convencional de las señales moduladas de la conexión mediante ADSL.

Características de la conexión ADSL:
•La conexión esta siempre activa, contrario al Dial up donde el abonado necesita un nombre de usuario y contraseña para "marcar" su conexión.
•Las direcciones IP pueden ser dinámicas o estáticas, dependiendo del IPS.

ADSL:
linea de supscripcion digital asimetrico. consiste en una transmision de datos digitales apoyada en un par simetrico de cobre que lleva la linea telefonica convencional.
